Mga Pamantayan sa Proseso sa Pagtukod alang sa Steel Structures (Steel Frames) - Balita - Qingdao Eihe Steel Structure Group Co., Ltd.

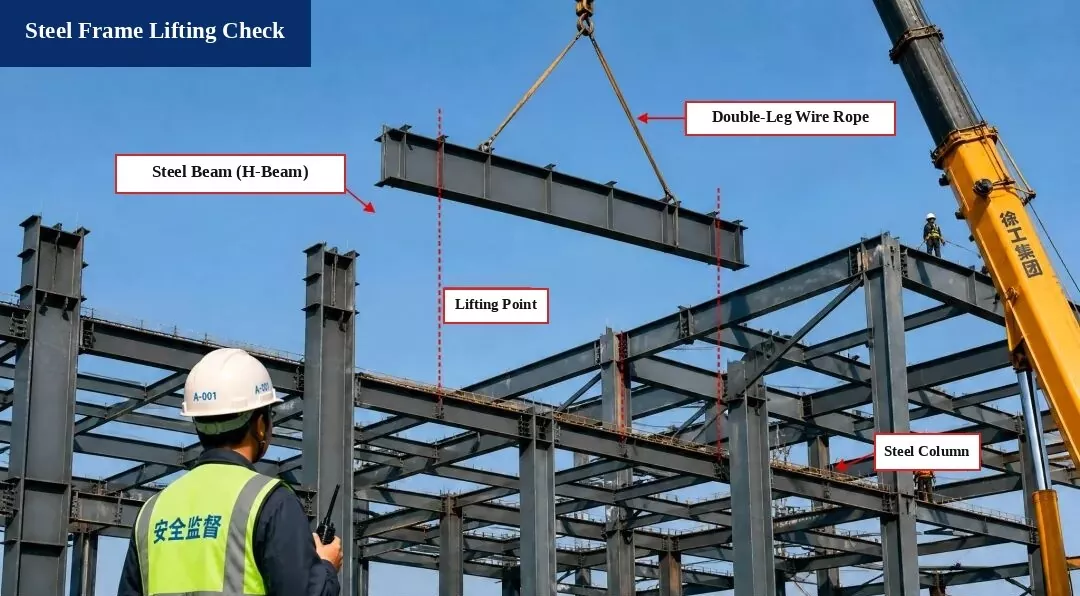

1. Steel Frame Lifting Check (Pagkalkula sa Pagtaas)

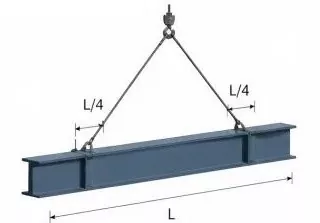

I. Lifting Diagram

Miyembro:Steel Beam H500×200×10×16, Gitas-on L = 12.0 m

Mga Punto sa Pagtaas:Ibutang sa L/4 gikan sa matag tumoy sa sagbayan

Anggulo sa Sling:α ≈ 60°

II. Kalkulasyon sa Pagkarga

1. Kaugalingong Timbang sa Sagbayan:
G = ρ × V = 78.5 kN/m³ × 0.212 m³/m × 12.0 m = 199.9 kN

2. Dynamic Load Factor:Kuhaa ang 1.1

3. Timbang sa mga Lambuyog:Wala tagda (negligible)

4. Kinatibuk-ang Lifting Load:
P = G × 1.1 = 219.9 kN

5. Sling Tension (Balanse nga Lulan):
T = P / (2 × cos α) = 219.9 / (2 × cos 60°) = 219.9 kN

III. Sling Safety Check

1. Tipo sa Sling:φ20 steel wire rope, pagbungkag sa load Fb = 360 kN

2. Safety Factor (n):
n = Fb / T = 360 / 219.9 = 1.64 > 1.25

Nagtagbo sa standard nga mga kinahanglanon!

Susihon ang konklusyon:
Ang operasyon sa pagbayaw luwas ug nagtagbo sa mga kinahanglanon sa code.

Mga Sumbanan sa Reperensya

• Code alang sa Pagtukod sa Steel Structures (GB 50755-2012)

• Teknikal nga Kodigo alang sa Kaluwasan sa Pag-alsa ug Pagtaas sa Konstruksyon (JGJ 276-2012)

Mga Nota sa Kaluwasan:

1. Susiha ang steel beam, wire ropes, ug lifting tools sa dili pa alsahon aron masiguro nga kini luwas ug kasaligan.

2. Pagtudlo og usa ka dedikado nga tawo sa pagdumala sa proseso sa pagbayaw. Walay usa nga makabarog ilalom sa giisa nga sagbayan.

3. Hunong dayon ang pag-alsa kung ang gikusgon sa hangin moabot sa Level 6 o mas taas pa.

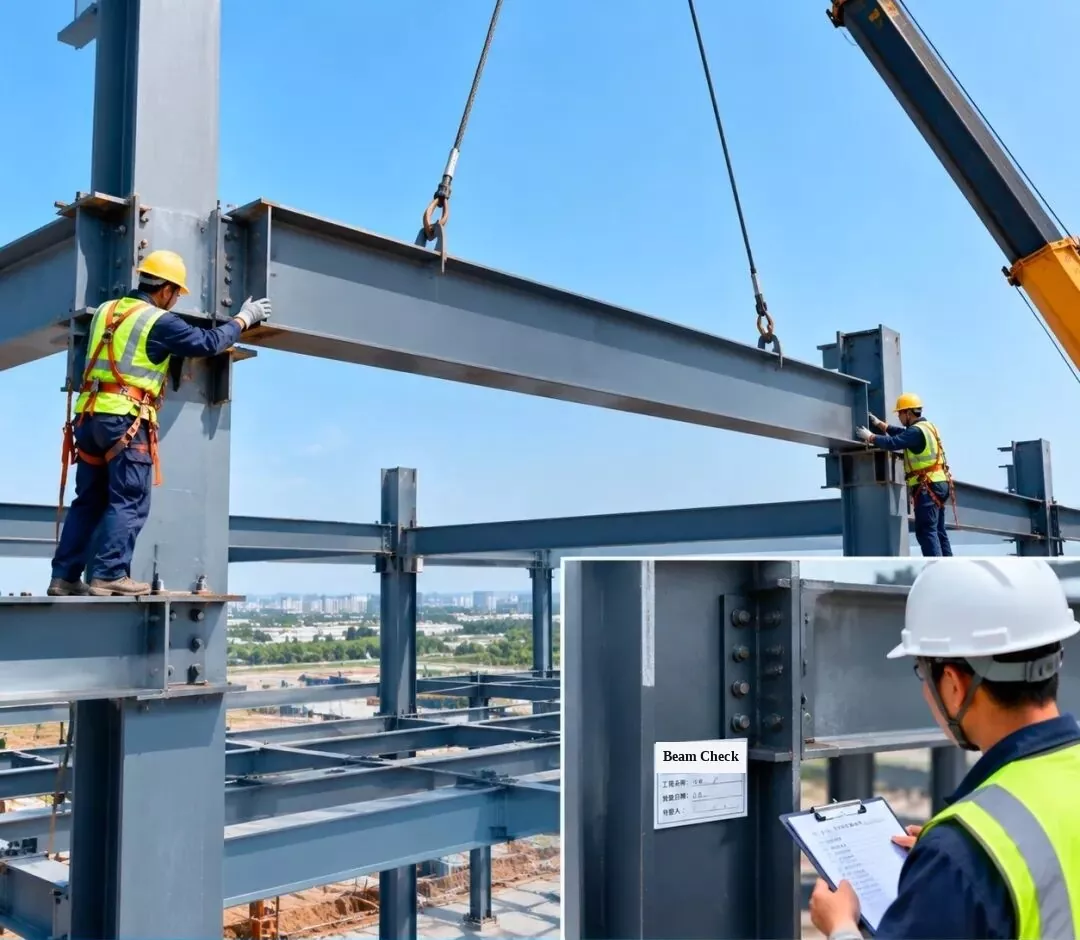

2. Pag-instalar ug Pag-inspeksyon sa Steel Frame - Pag-instalar sa Steel Beam

Ipataas ang steel beam ngadto sa giplanong posisyon niini, dayon susiha ug aprobahan ang mga joint joints aron masiguro nga ang kalidad sa pag-instalar makatagbo sa mga kinahanglanon sa disenyo.

[Inset nga Tag sa Column: Steel Beam Installation Inspection | Ngalan sa Proyekto: Workshop #1 | Petsa sa Inspeksyon | Inspektor]

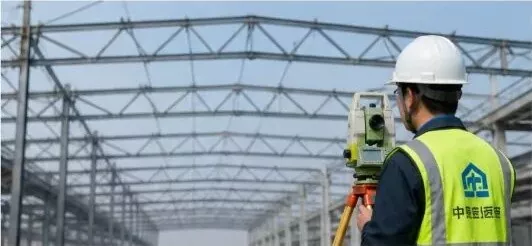

3. Pag-instalar ug Pag-inspeksyon sa Steel Frame - Pag-instalar sa Steel Roof Truss

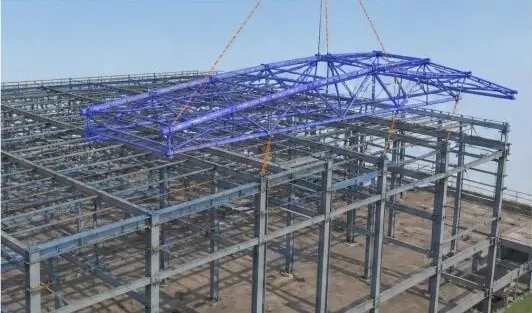

1. 3D BIM Simulation:I-simulate ang pag-instalar sa steel roof truss aron mapauswag ang plano sa pag-alsa ug order sa pag-instalar.

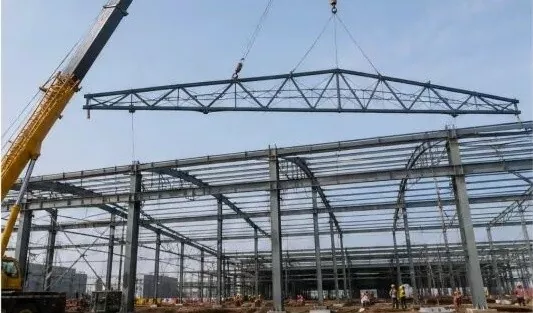

2. Pag-alsa sa Roof Truss:Gamit ug truck crane sa pag-alsa sa truss ug hinayhinay nga ibutang sa posisyon samtang gibalanse kini.

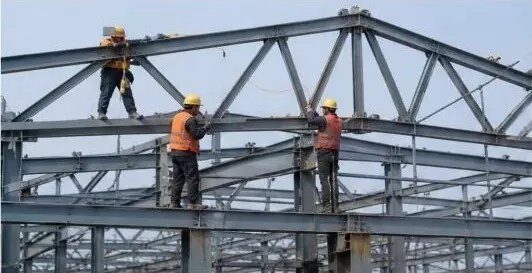

3. Posisyon ug Temporaryong Pag-ayo:Human mabutang ang roof truss, i-secure kini temporaryo ug i-adjust ang posisyon ug gitas-on niini (elevation).

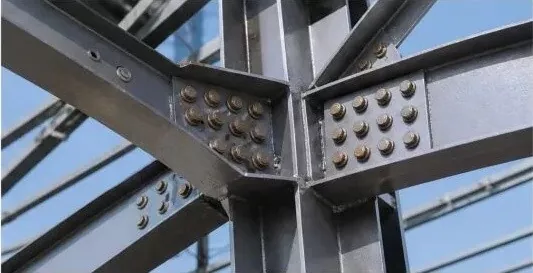

4. High-Strength Bolt Connection:Hupti ang mga high-strength bolts sumala sa mga lagda sa disenyo aron maseguro ang lig-on nga koneksyon.

5. Pag-inspeksyon sa Pag-instalar:Susiha ang gitas-on sa truss, span, bending (deflection), ug vertical alignment aron masiguro nga naa sila sa code.

6. Rekord sa Inspeksyon:Pagkahuman sa pag-inspeksyon, kompletoha ang porma sa rekord ug magpadayon sa sunod nga lakang sa pagtukod.

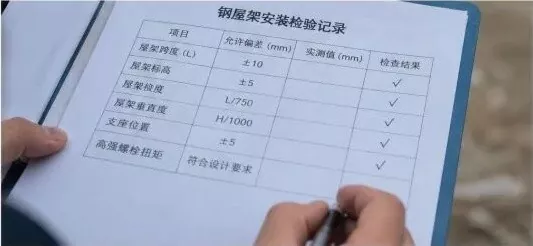

Rekord sa Inspeksyon sa Pag-inspeksyon sa Pag-instalar sa Steel Roof Truss

Butang sa Inspeksyon	Gitugotan nga Sayop (mm)	Gisukod nga Bili (mm)	Pagsusi sa Resulta
Truss Span (L)	± 10	—	√ (Pasa)
Taas sa Truss (Elevation)	±5	—	√ (Pasa)
Truss Bending (Deflection)	L / 750	—	√ (Pasa)
Truss Vertical Alignment	H / 1000	—	√ (Pasa)
Posisyon sa Pagsuporta	±5	—	√ (Pasa)
Taas nga Kusog nga Bolt Torque	Nagtagbo sa mga kinahanglanon sa disenyo	—	√ (Pasa)

Panguna nga Mga Punto sa Pagkontrol:

Susiha ang tanang umaabot nga steel parts sa site aron masusi ang ilang tipo, gidak-on, ug kalidad sa weld;
Paggamit og luwas ug praktikal nga plano sa pagbayaw aron masiguro ang kaluwasan sa pagbayaw;
I-adjust ug ayohon ang truss pagkahuman nga kini ibutang sa posisyon;
Hupti ang tanang high-strength bolts sa hustong paagi ug sulayi ang ilang torque sumala sa code;
Paghimo og usa ka bug-os nga inspeksyon aron masiguro nga ang na-install nga istruktura nakatagbo sa tanan nga mga kinahanglanon sa disenyo ug code.

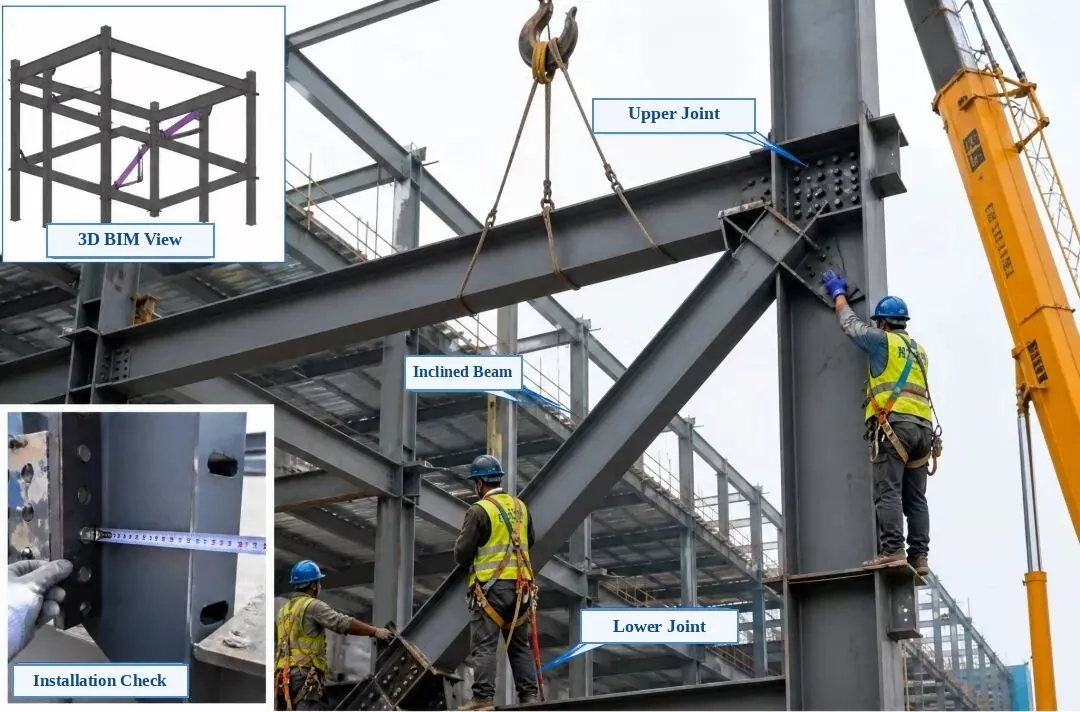

4. Pag-instalar ug Pag-inspeksyon sa Steel Frame — Pag-instalar sa Inklined Steel Beam

Gikuha nga Mga Label sa Litrato:Ibabaw-Wala nga Inset: 3D BIM View | Ubos-Wala nga Inset: Pagsusi sa Pag-instalar | Panguna nga Litrato: Upper Connection Joint, Inclined Steel Beam (Diagonal Brace), Ubos nga Connection Joint

Pag-instalar ug Pag-inspeksyon sa Steel Frame - Pag-instalar sa Inklined Steel Beam

1. Pre-Installation Check:Susiha ang numero sa bahin, gidak-on, mga posisyon sa bolt hole, ug direksyon sa koneksyon sa plato. Siguruha nga ang mga bahin sa kontak patag, limpyo, ug wala’y mga burr o lana.

2. Pag-alsa ug Pagposisyon:Gamit ug duha ka punto sa pag-alsa aron hinayhinay nga iisa ang hilig nga sagbayan ngadto sa lugar. Pag-ayo kini temporaryo ug siguroa nga ang ibabaw ug ubos nga mga lutahan tukma nga naglinya sa steel column ug beam.

3. Pag-align ug Pag-adjust:I-adjust ang posisyon sa centerline, gitas-on, ug bertikal nga pag-align sa hilig nga beam aron matubag ang mga kinahanglanon sa disenyo. Kompletoha ang permanente nga koneksyon pagkahuman sa paglinya.

4. Pamaagi sa Koneksyon:Sumpaysumpaya ang mga high-strength bolts. Hupti kini nga parehas gikan sa sentro sa gawas ngadto sa duha ka kilid ingon nga gikinahanglan sa disenyo, ug markahi ang matag bolt human sa katapusan nga tightening pass inspeksyon.

5. Pag-inspeksyon sa Pag-instalar:Susiha ang posisyon sa sentro nga linya, gitas-on, bertikal nga pag-align, kahugot sa kontak sa plato, ug kalidad sa pagpahugot sa bolt. Ang tanan kinahanglan magtagbo sa Code for Acceptance of Construction Quality of Steel Structures (GB 50205).

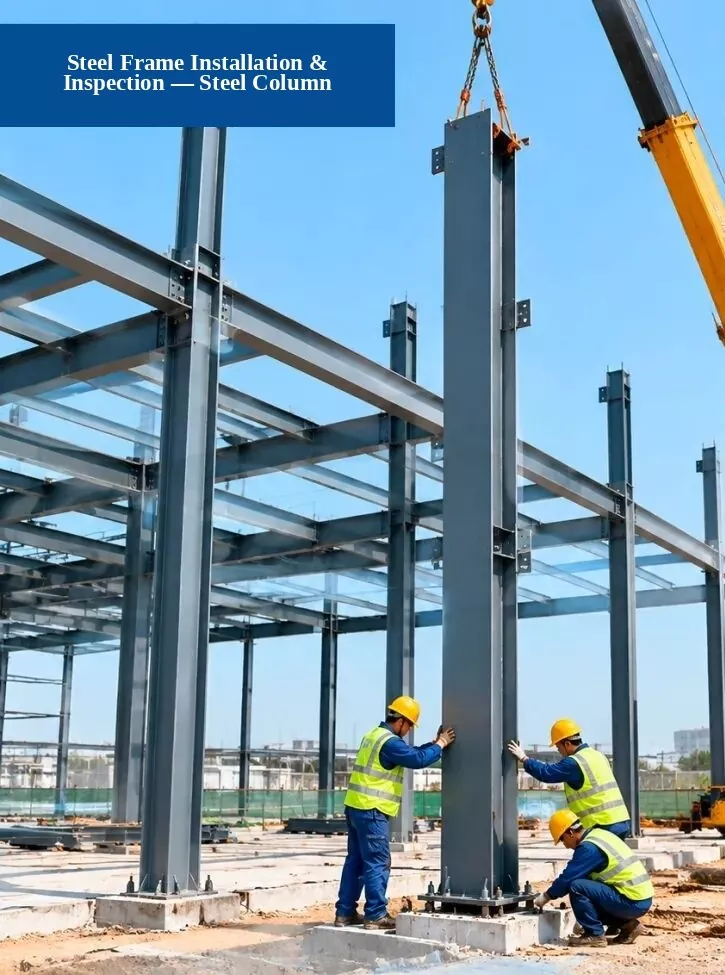

5. Pag-instalar ug Pag-inspeksyon sa Steel Frame - Pag-instalar sa Steel Column

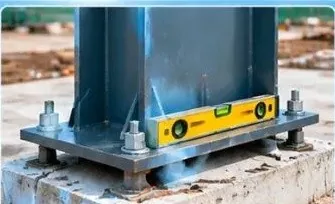

1. Pagsusi sa Foundation:Susiha kung ang mga posisyon sa anchor bolt, gitas-on sa pundasyon, ug mga dimensyon sa pundasyon nagtagbo sa mga kinahanglanon sa disenyo.

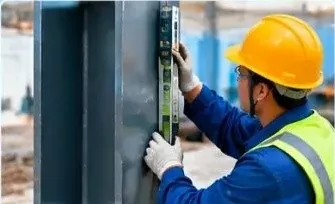

2. Vertical Alignment Check:Gamit ug total station, laser plumb, o straightedge level aron masusi kung unsa ka tul-id (vertical) ang steel column.

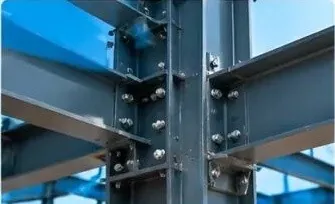

3. Pagsusi sa Kalidad sa Koneksyon:Susiha kung ang mga high-strength bolts, welds, ug koneksyon nga mga plato nakab-ot ba sa standard nga mga kinahanglanon.

Proseso sa Pagtukod:1. Pag-andam sa Trabaho → 2. Ipataas ug Ibutang ang Steel Column → 3. I-install & Secure → 4. Inspeksyon & Pagdawat

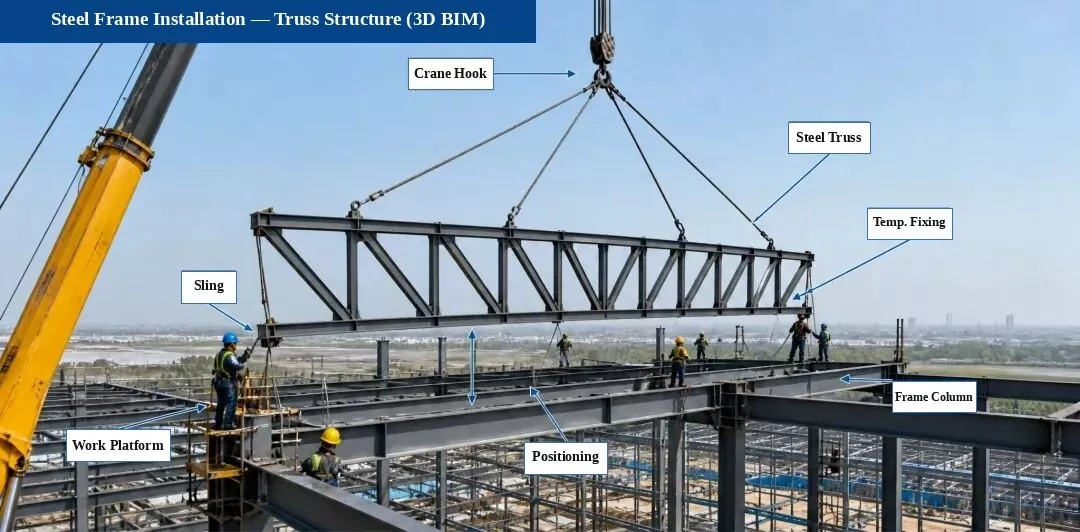

6. Pag-instalar sa Steel Frame — Pag-instalar sa Truss Structure (3D BIM Diagram)

Daloy sa Proseso sa Pag-instalar:Survey & Pagmarka → Suporta Check → Lift & Place → Temporary Fixing → Alignment & Adjustment → High-Strength Bolt Connection → Welding (kung gikinahanglan)

Pangunang mga Punto sa Pag-instalar:

Sa dili pa i-alsa, susiha pag-double ang support centerline, gitas-on, ug mga posisyon sa embedded nga bahin;
Ibutang ang wind guide ropes (taglines) atol sa pag-alsa aron magpabilin nga lig-on ang truss;
I-adjust ug temporaryo nga i-secure ang truss pagkahuman sa pagbutang aron malikayan ang pagduko o pagtuis;
Ang mga koneksyon sa high-strength bolt kinahanglan nga mosunod sa mga lagda sa disenyo ug code ug higpitan sa gikinahanglan nga torque;
Ang kalidad sa weld kinahanglan magtagbo sa mga lagda sa Code for Acceptance of Construction Quality of Steel Structures (GB 50205).

Pangunang mga Punto sa Inspeksyon (Mga Litrato sa Site):

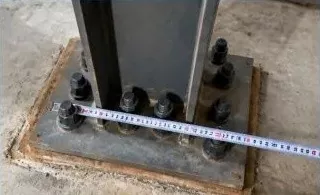

1. Suporta ug Joint Check

Susiha ang mga posisyon ug kahitas-an sa mga bolts sa suporta, shim plate, ug mga bahin nga naka-embed aron masiguro nga natuman nila ang mga kinahanglanon sa disenyo.

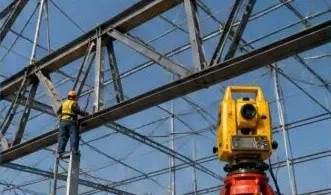

2. Truss Alignment Check

Gamit ug total station para sukdon ang centerline, gitas-on, ug bending sa truss, ug paghimog alignment adjustments.

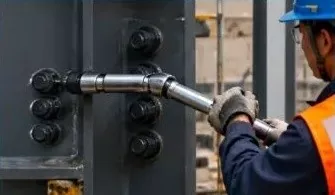

3. High-Strength Bolt Check

Susiha ang numero, gidak-on, ug torque sa taas nga kusog nga mga bolts, ug sulayi kini pag-usab sumala sa gikinahanglan sa code.

Mubo nga sulat:Ang istruktura sa truss niini nga proyekto gi-pre-assemble sa pabrika ug gipataas sa mga seksyon sa site aron masiguro ang tukma nga pag-instalar, kalidad, ug kaluwasan.

7. Steel Frame & Profiled Metal Roof Sheet Pag-instalar ug Inspeksyon

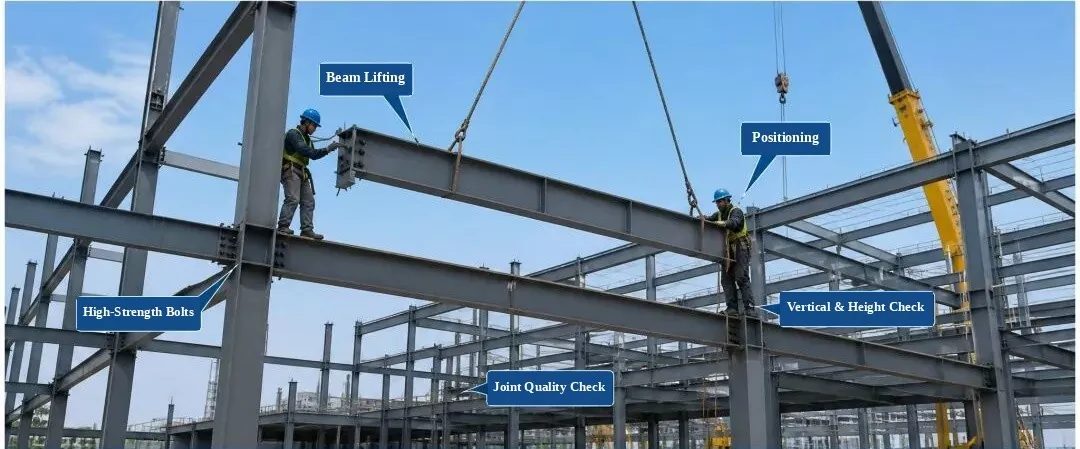

Pag-instalar ug Pag-inspeksyon sa Steel Frame

(Mga Label: Beam Lifting, Positioning, High-Strength Bolts, Vertical & Height Check, Joint Quality Check)

1. Incoming Part Check:Susiha ang kalidad sa materyal, gidak-on, kahimtang sa nawong, ug pagkatul-id. Pag-instalar lamang human sa pagpasa sa inspeksyon.

2. Pagkontrol sa Proseso:Kontrola ang posisyon sa bahin, gitas-on, bertikal nga paglinya, ug paghugot sa bolt sa panahon sa pag-instalar.

3. Mga Butang sa Inspeksyon:Posisyon sa centerline, gitas-on, bertikal nga paglinya, patag sa nawong, ug kalidad sa koneksyon sa bolt.

4. Sumbanan sa Kalidad:Kinahanglang makab-ot ang Code for Acceptance of Construction Quality of Steel Structures (GB 50205-2020).

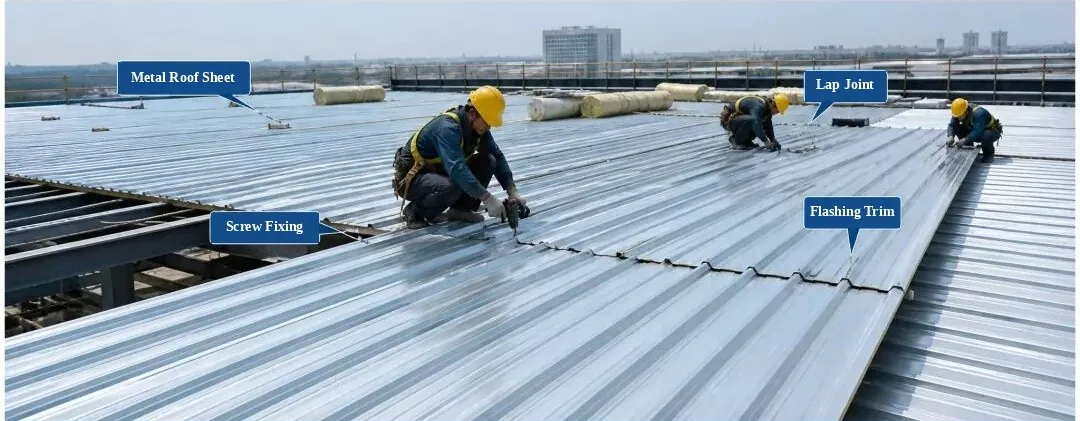

Pag-instalar ug Pag-inspeksyon sa Profile nga Metal Roof Sheet

(Mga Label: Metal Roof Sheet, Lap Joint, Self-Tapping Screw Fixing, Flashing Trim)

1. Pagsusi sa Materyal:Susiha ang profile sa panel, gibag-on, taklap, ug kolor. Gamita lamang human sa pagpasa sa inspeksyon.

2. Mga Lagda sa Pag-instalar:I-overlap ang mga panel sa husto nga paagi ug ayoha kini pag-ayo. Ipadayon ang gilay-on sa screw sulod sa standard nga mga limitasyon, nga walay nawala o nasaypan nga mga screw.

3. Mga Butang sa Inspeksyon:Ang patag sa atop, nagsapaw-sapaw nga gilapdon, gilay-on sa punto sa pag-fasten, ug mga detalye sa waterproofing.

4. Sumbanan sa Kalidad:Kinahanglang makab-ot ang Technical Code alang sa Metal Roof Engineering (GB 50345-2012).

8. Pag-instalar ug Pag-inspeksyon sa Steel Frame — Pag-instalar sa Steel Frame ug Handrail

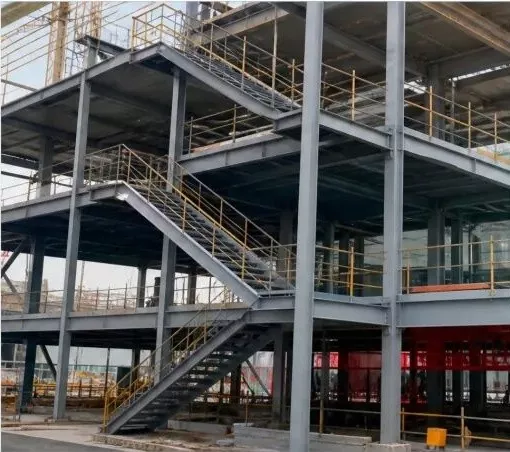

1. Nakompleto nga Steel Stairs ug Handrails (Site Photo)

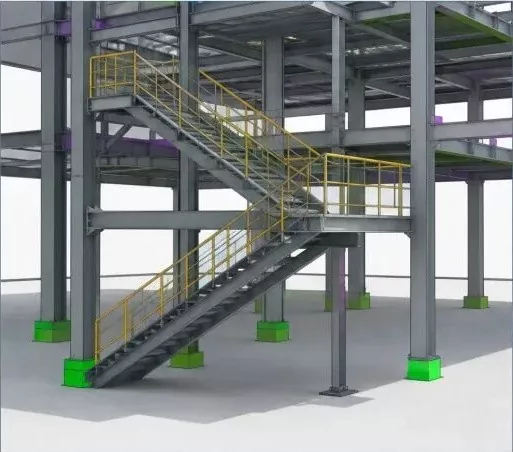

2. 3D BIM Model (Steel Stairs ug Handrails)

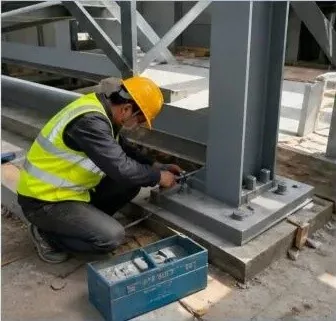

3. Pag-instalar sa Steel Stair (Site Work)

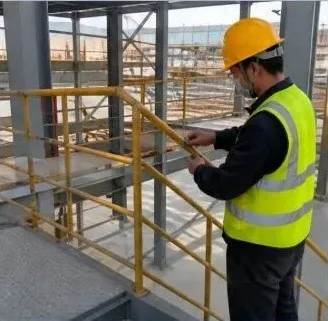

4. Pag-instalar sa Handrail (Site Work)

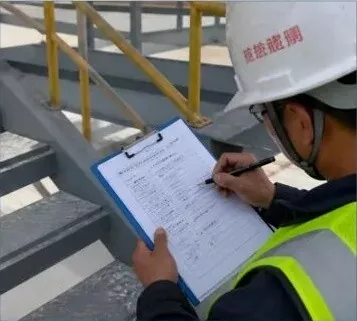

5. Pag-inspeksyon sa Kalidad sa Pag-instalar (Site Check)

Instruksyon:

Sa dili pa magbutang ug steel hagdanan ug mga handrail, susiha pag-double ang mga dimensyon sa component, gitas-on, ug layout centerlines;
Kung mogamit mga bolted nga koneksyon, susiha ang gidak-on sa bolt, gidaghanon, ug torque aron masiguro ang lig-on nga koneksyon;
Ang gitaod nga mga handrail kinahanglang lig-on ug tul-id, nga adunay bug-os ug hapsay nga mga welds nga makatagbo sa mga kinahanglanon sa disenyo ug code;
Paghimo usa ka kalidad nga inspeksyon pagkahuman sa pag-install ug sulati ang rekord sa pag-inspeksyon aron masiguro ang kalidad sa proyekto.

Mga Sumbanan sa Proseso sa Pagtukod alang sa Mga Structure sa Asero (Steel Frames)

Steel nga istrukturaeskaylap nga gigamit sa karon nga merkado sa pagtukod sa pagtukod sa mga bayanan sa bilding, ug sila ang mahimong panguna nga kapilian alang sa mga nag-unang istruktura sa pagtukod sa umaabot. Ang mga istruktura sa asero adunay daghang mga sub-kategorya, mga tipo sa istruktura, ug mga tipo sa sangkap. Pinasukad sa sistema sa istruktura, gibahin kini sa upat ka mga nag-unang tipo: portal frame, space grids, trusses, ug frame structures.
