On-Site nga Steel Structure Assembly + Integral Hoisting Construction Workflow + Key Consideration

Pasiuna:Sapagtukod sa puthaw nga istruktura, "ground assembly + heavy-crane integral hoisting" (pag-assemble sa istruktura sa hingpit sa yuta ug pag-isa niini ngadto sa posisyon isip usa ka unit gamit ang mga heavy crane) maoy usa sa pinakabarato, luwas, ug kontrolado nga kalidad nga mga pamaagi sa pagtukod nga anaa karon.

Kung itandi sa "high-altitude loose assembly" (pag-assemble sa mga component nga piraso por piraso nga taas sa hangin), kini nga pamaagi makapamenos sa delikado nga trabaho sa gitas-on, makapamenos sa mga depekto sa welding, ug epektibong makontrol ang structural deformation. Bisan pa, kini nanginahanglan estrikto nga pag-andam sa yuta sa yuta, taas nga katukma nga pag-setup sa jig sa asembliya, higpit nga pagkalkula sa pag-alsa sa engineering, ug wala’y sayup sa lugar nga pagsenyas ug pagmando.

Sa ubos mao ang usa ka komprehensibo ug standardized teknikal nga giya alang saon-site nga istruktura sa aseroasembliya ug integral nga pagpataas—gistruktura nga adunay tin-aw nga mga workflow ug praktikal, prangka nga teknikal nga mga kinahanglanon alang sa dali nga pakisayran.

I. Kinatibuk-ang Overview sa Pamaagi sa Pagtukod

Logika sa Pag-agos sa Trabaho sa Konstruksyon: Prefabrication sa pabrika sa mga sangkap nga asero sa mga seksyon → On-site ground assembly sa jigs → Welding correction, weld inspection (NDT) & paint touch-up → One-piece integral hoisting ngadto sa posisyon → Fixing ug structural alignment.

Pangunang mga Kaayohan

•  Ground-Based nga Trabaho sa Tibuok Kalibutan: Ang mga nag-unang operasyon gihimo sa yuta, nga makapamenos sa mga risgo sa pagkahulog ug mga peligro sa taas nga altitude.

•  Makontrol nga Kalidad: Ang assembly, welding, ug alignment mahitabo sa usa ka lig-on, accessible nga palibot sa yuta, pagsiguro nga labaw ka tukma ug kalidad sa pagtukod.

•  Taas nga Episyente sa Pagtukod: Ang taas nga altitude nga welding ug bolting gipakunhod, nga makapadali sa pag-uswag sa pagtukod.

Mga limitasyon

•  Dako nga Asembliya nga Lugar Gikinahanglan: Nanginahanglan ug lapad, patag, ug maayog-compact nga luna sa yuta alang sa on-site nga asembliya.

•  Mabug-at nga Kagamitan ug Estrikto nga Pagsusi: Nanginahanglan ug taas nga tonelada nga lifting crane ug estrikto nga kalkulasyon sa inhenyero alang sa mga kahimtang sa pag-alsa ug kapasidad sa pagdala sa karga sa yuta.

Magamit nga mga Sitwasyon

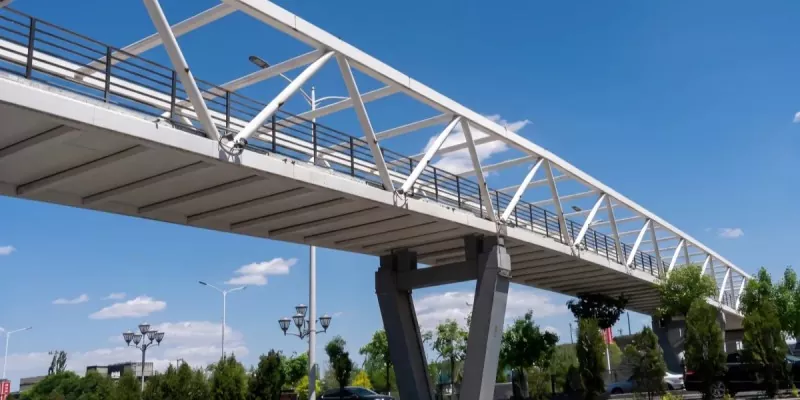

Open-site nga steel structure nga pagtukod, sama sa dagko nga span steel trusses, roof steel modules, multi-span steel frames, ug heavy-duty crane girder assemblies.

II. Kompleto nga Standardized Construction Workflow

Sumbanan nga Proseso sa Pag-agos: Pagpangandam sa Pagtukod → Pag-level ug Pag-compaction sa Site → Pag-setup ug Pagdawat sa Jig sa Assembly → Pagdawat sa Component & Pag-inspeksyon Pag-usab → Ground Assembly → Mga Trabaho sa Welding → Pagsulay sa Weld (NDT) & Paghikap sa Pinta nga Anti-Corrosion → Pag-alsa sa Lug & Rigging Setup → Pagsulay sa Pag-ayo sa Pagsulay → Pagsulay sa Pag-ayo sa Pagsulay → Pagsulay sa Pag-ayo sa Pagsulay Temporaryo nga Pag-ayo → Pagsusi pag-usab sa Grid Axes & Elevation → Permanenteng Koneksyon ug Pag-fasten → Pagtangtang sa Rigging → Pagdawat sa Proyekto → Assembly Jig Dismantling

1. Sayo nga Yugto sa Pagpangandam sa Pagtukod (Labing Kritikal nga Lakang)

Kung ang pasiuna nga pag-andam dili igo, ang mga isyu sama sa pagkaguba sa istruktura, pagbali, o mga sayup sa dimensyon dali nga mahitabo sa panahon sa pag-assemble ug pag-alsa. Pag-focus sa 4 ka panguna nga buluhaton:

•  Plano Una: Pag-andam ug gipahinungod nga paagi sa pagpataas. Alang sa mga high-risk, super-kritikal nga mga operasyon, ang pagsusi sa eksperto ug pormal nga pag-apruba gikinahanglan. Kompleto ang detalyadong kalkulasyon sa inhenyero para sa mga kondisyon sa pag-operate sa crane, stress sa miyembro, kapasidad sa pagdala sa yuta, ug mga karga sa punto sa pag-alsa.

•  Pag-verify sa Materyal ug Dokumento: Susiha ang mga sertipiko sa pagpahiuyon sa pabrika, mga report sa pagsulay sa galingan (MTR), mga rekord sa factory non-destructive testing (NDT), ug mga dimensional verification sheets. Hugot nga pugngan ang bisan unsang dili mouyon nga mga sangkap sa pagsulod sa lugar sa trabaho.

•  Pagplano sa Site Layout: Klaro nga magtudlo ug bulag nga mga sona para sa pagtipig sa mga sangkap, trabaho sa pag-assemble sa yuta, ug pagpahimutang sa pagbiyahe sa crane/outrigger. Alang sa humok nga mga pundasyon sa yuta, pagkubkob ug pag-ilis sa solid nga backfill, pag-compact, ug pag-aspalto/patig-a ang yuta daan.

•  Personnel Safety Briefing: Ang mga welder, crane operator, signaler, ug rigger kinahanglang maghupot ug balido nga mga sertipiko sa kwalipikasyon. Pagpahigayon og hingpit nga kaluwasan ug teknikal nga mga pahimangno alang sa tanang mga trabahante, pagpatin-aw sa indibidwal nga mga responsibilidad ug mga pagdili sa kaluwasan.

2. Assembly Jig Setup ug Pagdawat

Ang assembly jig (ground support frame) kinahanglanon para sa assembly precision. Ang kaswal nga asembliya o substandard, makeshift frameworks hugot nga gidili!

•  Gamit ang Standard Structural Steel: Maghimo og mga jig gamit ang nasudnong standard nga steel sections aron maseguro ang igong rigidity ug stability, pagpugong sa ground settlement, structural deflection, o pag-uyog human sa loading.

•  Eksaktong Setting-out ug Positioning: Tukma nga ibutang ang mga linya sa giya; hugot nga pagkontrolar sa grid axes, elevation, ug levelness. Para sa dako nga span nga mga sangkap, paghimo sa pre-camber (usa ka tinuyo nga pataas nga kurba) sumala sa mga detalye sa disenyo aron masumpo ang umaabot nga pagkaluya ubos sa mga karga sa serbisyo.

•  Gipahinungod nga Pag-inspeksyon ug Pag-sign-off: Ang usa ka espesyal nga inspeksyon kinahanglan nga himuon pagkahuman sa pag-setup sa jig. Irekord ug i-archive ang tanan nga mga sukod sa dimensyon, elevation, ug flatness. Ang jig magamit ra pagkahuman sa pormal nga pagpirma

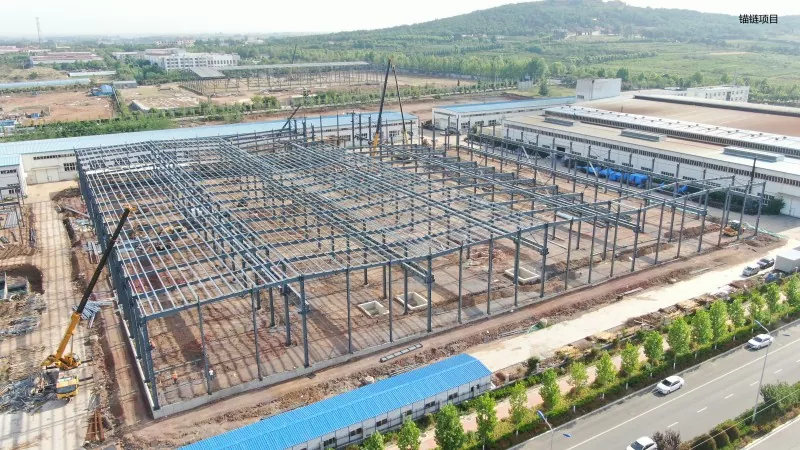

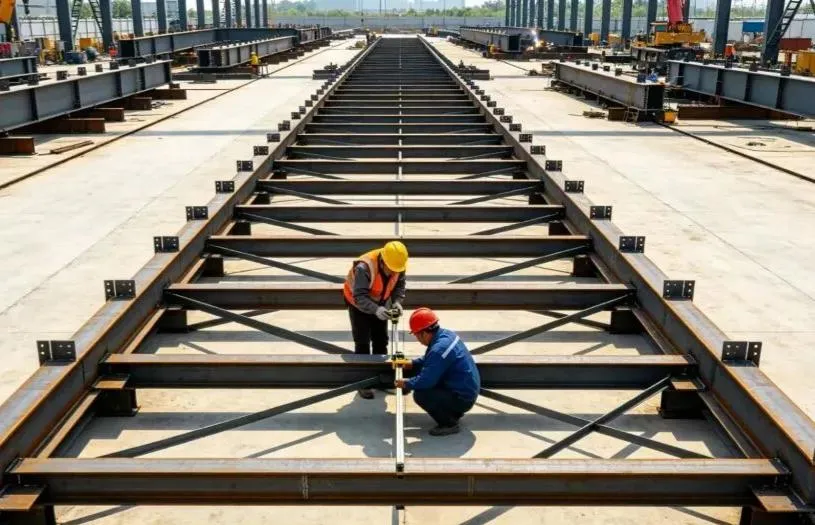

3. Paghatud sa Component ug Ground Assembly

Ang ground assembly mao ang yawe nga proseso sa pagkontrolar sa kinatibuk-ang kalidad sa istruktura. Ang tukma nga pagkontrol hinungdanon:

•  Inbound nga Component Inspection: Inspeksyon sa matag component sa pag-abot sa hitsura, deformation sa pagpadala, protective coatings, ug alignment sa bolt hole. Tul-ira ug tul-ira ang bisan unsang gagmay nga mga deformasyon sa wala pa ang pag-assemble.

•  Pagposisyon ug Pag-adjust sa Jig: Human sa paglingkod sa mga component ngadto sa jig, gamita ang hydraulic jacks ug guy cables aron maayo ug higpit nga makontrol ang span, axis lines, elevation, root gap (joint fit-up gap), ug vertical alignment.

•  Tack Welding sa Certified Welders: Ang mga certified welders kinahanglang mohimo ug tack welding (temporary holding welds). Ang gitas-on sa tack weld ug gidak-on sa fillet leg kinahanglan nga makab-ot ang teknikal nga mga sumbanan, pagpugong sa porosity, mga liki, ug uban pang mga depekto sa welding.

•  Symmetrical Welding & Stress Relief: Ang pormal nga welding kinahanglang higpit nga mosunod sa mga prinsipyo sa "symmetrical welding" ug "back-step welding" (welding sa mugbo nga alternating segments) aron parehas nga makapagawas sa thermal stress ug mamenosan ang warping. Para sa baga nga steel plates, higpit nga ipatuman ang preheating ug interpass temperature controls.

•  Pagpamatuod Human sa Asembliya: Human makompleto ang asembliya, sukda pag-usab ang kinatibuk-ang mga dimensyon, mga kantidad sa camber, ug pagkatul-id sa kilid aron magarantiya ang hingpit nga pagsunod sa mga engineering code ug mga drowing sa disenyo.

4. Weld Inspection ug Anti-Corrosion Paint Touch-up

•  Non-Destructive Testing (NDT): Buhata ang Ultrasonic Testing (UT) o Radiographic Testing (RT) matag detalye sa disenyo. Ang bisan unsang dili pagsunod nga weld kinahanglan nga hingpit nga mabuak, ma-welded pag-usab, ug masulayan pag-usab hangtod sa 100% nga kwalipikado.

•  Paglimpyo ug Pagpintal Pag-usab sa Weld: Guntinga nga hapsay ang welded joints, kuhaa ang taya, slag, ug spatter, ug i-apply dayon ang pareha nga anti-corrosion primer ug topcoat aron masiguro ang usa ka padayon ug intact protective coating system.

•  Panalipod sa Ibabaw: Panalipdi ang taas nga kusog sa bolt friction contact surface, bolt hole, ug nahuman nga mga layer sa pintal gikan sa weld spatter, grease/oil contamination, ug mechanical scratches.

5. Lifting Points ug Rigging Selection

Core Lifting Safety Rule: Ayaw usba ang mga punto sa pag-alsa nga wala’y pagtugot, ayaw pagsagol sa dili managsama nga rigging, ug ayaw pagpailalom sa mga sangkap sa dili husto nga pwersa.

•  Gamit ang Gidisenyo nga Lifting Lugs: Kanunay nga mogamit og pre-designed, factory-engineered lifting lugs (pad eyes). Ang dili aprobahan nga on-site welding o hole drilling para sa makeshift lifting points hugot nga gidili. Ang tanang lifting lug welds kinahanglang moagi sa 100% NDT inspection.

•  Pagkalkula sa Kapasidad sa Rigging: Pagpili og steel wire ropes, shackles, ug lifting slings nga hugot nga gibase sa kalkulado nga mga load, nga naglakip sa dinamikong load safety factors. Ang overloading hugot nga gidili.

•  Mga Corner Protector: Pagbutang ug corner protector (softeners/edge guards) sa tanang hait nga eskina ug ngilit sa steel nga mga sakop aron mapugngan ang mga wire rope nga maputol o madaot.

•  Temporaryong Pagpalig-on: Idugang ang temporaryo nga bracing struts/miyembro ngadto sa yagpis nga istruktura o nipis nga bungbong nga mga seksyon (sama sa tag-as nga mga trusses) aron malikayan ang pagtuis, pag-buckling, o lokal nga deformasyon atol sa pag-isa.

6. Pagsulay sa Pagtaas sa Pagsulay (Kinahanglan nga Dili Malaktawan)

Ang trial lift mao ang katapusang babag sa depensa batok sa mga aksidente sa pagpataas.

•  Ipataas ug I-hover: Hapsay nga ipataas ang component nga 200–300 mm gikan sa assembly jig, ug hupti kini nga gisuspinde sa hangin sulod sa 5 ngadto sa 10 ka minuto.

•  Komprehensibo nga Pag-inspeksyon: Pag-inspeksyon pag-ayo: pagkarga sa mga kondisyon sa mga lifting point, rigging deformation, kinatibuk-an ug lokal nga member deflection, crane stability, ground settlement ubos sa outriggers, ug bisan unsang interference o snagging sa jig.

•  Diha-diha nga Pagpaubos sa Abnormalidad: Kung adunay bisan unsang talagsaon nga kasaba, pagtuis sa estruktura, o sobra nga pag-ayo sa yuta, ipaubos dayon ang component balik sa jig. Ang pormal nga pagpataas mahimo lamang nga ipadayon human maaprobahan ang mga aksyong corrective.

7. Full-Assembly Hoisting, Positioning, ug Temporary Securing

•  Unified Single-Person Signaling: Ang mga operasyon kinahanglang idirekta sa usa ka gitudlo nga signaling commander gamit ang standardized nga mga signal sa kamot ug voice command. Ang multi-person signaling ug gubot nga mga operasyon hugot nga gidili.

•  Smooth Crane Movements: Ang pag-alsa, slewing (swinging), ug luffing (boom derricking) kinahanglang magpabiling hapsay ug hinay sa tibuok. Likayi ang kalit nga paghunong, hait nga pagliko, o pag-load sa shock. Ang mga tripulante sa yuta kinahanglan nga mogamit mga linya sa tag (mga pisi sa giya) aron mapalig-on ang oryentasyon sa sangkap ug malikayan ang pagbangga sa mga naa na nga istruktura.

•  Pagpoposisyon ug Diha-diha nga Temporaryong Suporta: Sa higayon nga makalingkod na sa mga permanente nga suporta, tukma nga pag-ayo sa mga axes sa grid, elevation, ug vertical nga tubo. Diha-diha dayon i-install ang temporaryo nga suporta nga mga struts ug higpitan ang mga kable sa lalaki.

•  Pula nga Linya sa Kaluwasan sa Kinauyokan: Ayawg buhii ang crane hook hangtod saputhaw nga istrukturanagporma usa ka lig-on, nagsuporta sa kaugalingon nga sistema sa istruktura.

8. Permanenteng Koneksyon ug Pagtapos nga mga Buhat

•  Una ang High-Strength Bolting: I-priyoridad ang high-strength bolt fastening. Hugot nga sundon ang duha ka yugto nga pagkasunod-sunod sa pagpahugot: "Initial Tightening → Final Torque Tightening". Markahi og tin-aw ang matag bolt human sa kataposang paghugot aron malikayan ang masipyat, luag, o sobra nga torque nga mga bolt.

•  On-Site Splice Welding: Paghimo on-site butt ug splice welds sa multi-pass layers, ug pagpahigayon og non-destructive testing (NDT) dayon inigkahuman.

•  Tibuok nga Structural Re-measurement: Sukda pag-usab ang tanang kinatibuk-ang dimensyon, elevation, ug deflection values. Kung mapamatud-an nga nagsunod, luwas nga bungkagon ang gamit sa pag-alsa, temporaryo nga suporta, ug ang jig sa asembliya sa yuta.

•  Pag-ayo sa Coating & Paghatag: Ihikap ang tanang nadaot nga anti-corrosion ug dili masunog nga mga coat sa mga apektadong lugar aron makompleto ang nahuman nga pag-instalar.

III. Mga Kritikal nga Pag-amping sa Site (Mga Panguna nga Liktak nga Likayan)

1. Mga Punto sa Pagkontrol sa Kalidad sa Assembly

•  Solid Jig Foundation: Ang yuta ilalom sa assembly jig kinahanglang lig-on, siksik, ug patag. Ang buhat sa pag-assemble hugot nga gidili sa humok nga yuta o natubigan nga yuta sa panahon sa ting-ulan aron malikayan ang dili patas nga paghusay.

•  Estrikto nga Pagkontrol sa Pre-camber: Tukmang itakda ang pre-camber (tinuyo pataas nga kurba) para sa dagkong mga miyembro sumala sa mga bili sa disenyo. Doble nga susiha ang mga sukod sa dili pa ug pagkahuman sa asembliya aron malikayan ang pagkalubog sa ubos pagkahuman sa pagtindog.

•  Severe Weather Welding Restrictions: Hunong dayon ang open-air welding panahon sa kusog nga hangin, ulan, snow, o nagyelo nga temperatura. Siguruha nga ang damp steel surface mamala pag-ayo gamit ang heating torches sa dili pa ipadayon ang welding.

•  Panalipdi ang Taas nga Kusog nga Bolt Friction Surfaces: Hugot nga protektahan ang mga ibabaw nga friction sa kontak sa bolt. Ang paggaling, kontaminasyon sa lana, o weld spatter burns hugot nga gidili, pagsiguro nga ang slip coefficient makatagbo sa mga sumbanan sa engineering.

2. Mandatoryal nga Lifting Safety Red Lines

•  Mga Pagdili sa Panahon: Hugot nga gidili ang pagpataas sa panahon sa kusog nga hangin sa Force 6 pataas (kusog sa hangin ≥ 10.8 m/s), baga nga gabon, kusog nga ulan, o kung dili igo ang kahayag sa kagabhion.

•  Suporta sa Crane Outrigger: Ang mga outrigger sa crane kinahanglang bug-os nga suportahan sa baga nga steel load-distribution plates ibabaw sa solid, verified ground aron malikayan ang crane tipping o outrigger punch-through.

•  Rigid Safety Exclusion Zone: Paghimo og estrikto nga babag ug klaro nga exclusion zone sulod sa crane working radius. Ang dili awtorisado nga mga kawani hugot nga gidid-an sa pagsulod, pag-agi, o pagpabilin sa lugar.

•  Pre-Shift Rigging Inspection: Inspeksyon sa tanang hoisting equipment, rigging hardware, ug wire ropes sa dili pa ang matag shift sa trabaho. Ilisan dayon kung ang naputol nga mga hilo sa wire, sobra nga pagkasul-ob, o mga kinks/deformation molapas sa gitugot nga mga limitasyon.

3. Kasagarang mga Risgo ug Preventive Measures

•  Sobra nga Component Deformation: Pre-set design camber, idugang ang temporaryo nga reinforcement struts, sundan ang symmetrical welding sequence, ug ipahigayon ang bug-os nga pag-usisa sa kondisyon sa pag-alsa sa load.

•  Lifting Lug Tear-out Failure: Paghimo og espesyal nga structural design para sa pag-alsa sa mga lugs, pagsiguro sa full-penetration welding nga adunay 100% NDT inspection, ug hugot nga gidid-an ang dili aprobahan nga makeshift lifting points.

•  Crane Ground Settlement o Tipping: I-verify ug patig-a daan ang yuta, ibutang ang bug-at nga steel plate ilalom sa mga outrigger, ug bantayan ang ground settlement atol sa trial lift.

•  Structural Instability human sa Placement: I-install dayon ang mga guy cable ug temporaryo nga suporta nga mga struts, hugot nga pagpatuman sa prinsipyo: "Ayaw gayud buhii ang crane hook sa dili pa masiguro ang istruktura."

•  Substandard High-Strength Bolting: Hugot nga panalipdan ang friction contact surfaces, i-apply ang standardized torque tightening procedures, ug inspeksyon ug kolori ang matag indibidwal nga bolt pagkahuman.

IV. Summary

Ang kinauyokan nga lohika sa pagdumala saon-site nga steel structure assemblyug integral hoisting mahimong summarize sama sa: precision ground assembly, rigid jig control, rigorous hoisting kalkulasyon, hapsay ug makanunayon pagbayaw, ug dili gayud buhian ang kaw-it sa wala pa masiguro.

Pinaagi sa higpit nga pagdumala sa upat ka kritikal nga mga haligi-jig nga kalidad, welding deformation, pag-alsa sa mga kondisyon sa karga, ug temporaryo nga structural nga kalig-on-ang kasagaran nga mga depekto sa pagtukod ug mga aksidente sa kaluwasan mahimong mapugngan, nga naghatag og luwas, kasaligan, ug episyente nga solusyon alang sa dako nga span steel structural engineering.
