Siyam ka Pangunang Punto alang sa Disenyo ug Pagtukod sa Steel Structure Factory Buildings

Mga bilding sa pabrika sa asero nga istrukturakaylap nga giila sa construction engineering tungod kay sila paspas sa pagtukod, gaan sa kaugalingon nga gibug-aton, adunay maayo nga seismic performance, ug mahigalaon sa kinaiyahan. Sa disenyo sa industriyal nga mga bilding, anam-anam nilang gipulihan ang mas bug-at nga reinforced concrete structure.

Ang mga istruktura sa asero wala pa gigamit sa China sa dugay nga panahon, ug ang ilang detalyado nga disenyo ug mga teknik sa pagtukod nagpadayon pa. Bisan tuod ang istruktura sa asero nga industriyal nga mga bilding nagtanyag daghang mga bentaha, ang asero isip usa ka materyal adunay usab mga kakulian-pananglitan, dili maayo nga pagsukol sa sunog ug usa ka kalagmitan nga madunot. Kini nga mga hinungdan kinahanglan nga tagdon sa panahon sa disenyo ug mga yugto sa pagtukod.

I. Ang Pangunang Bentaha sa Steel Structure Factory Buildings

Sama sa gihisgutan sa summary, ang mga nag-unang bentaha saasero nga istruktura sa industriya nga mga bildingmao ang mosunod. Una, sa mga termino sa katulin sa pagtukod: ang mga sangkap sa asero mahimong magama sa usa ka pabrika; ang pagtukod mao ang yano ug ang pagpatindog mao ang dali, nga sa hilabihan mubo ang panahon sa pagtukod. Ikaduha, bahin sa gibug-aton sa kaugalingon: ang gibug-aton sa istruktura sa bilding mahimong makunhuran sa mga 30%; kini ilabi na nga ekonomikanhon sa mga dapit nga adunay ubos nga pundasyon sa pagdala sa kapasidad o taas nga seismic fortification intensity, diin ang kinatibuk-ang ekonomiya mas maayo kaysa sa reinforced concrete structural system. Sa katapusan, sa mga termino sa pagpanalipod sa kinaiyahan: ang mga istruktura sa asero iya sa pamilya sa eco-friendly green nga mga sistema sa pagtukod; Ang asero mismo usa ka taas nga kusog, taas nga kahusayan nga materyal nga adunay taas nga kantidad sa pag-recycle, ug wala kini magkinahanglan og formwork sa panahon sa pagtukod.

II. Ang Kamahinungdanon sa Disenyo sa Pagdibuho

Ang mga drowing mao ang sukaranan sa pagtukod sa bisan unsang proyekto. Atol sa yugto sa disenyo sa usa ka istruktura sa asero nga industriyal nga bilding, ang mga propesyonal nga technician sa yunit sa konstruksyon kinahanglan nga organisahon aron sa paghimo sa usa ka hiniusa nga pagrepaso sa drowing, pagsusi sa mga drowing alang sa "mga kasaypanan, pagkawala, pagbangga, ug mga kakulangan" aron masulbad ang mga problema sa dili pa magsugod ang pagtukod ug ang epekto sa mga isyu sa pagguhit sa kalidad ug iskedyul gitipigan sa labing gamay. Alang sa usa ka proyekto sa istruktura sa asero, ang lain nga mga disenyo sa organisasyon sa konstruksyon kinahanglan nga andamon alang sa yugto sa paggama ug sa yugto sa pagtukod; ang dokumento sa proseso sa paghimo kinahanglan nga maglakip sa mga sumbanan sa kalidad ug teknikal nga mga kinahanglanon sa matag proseso ug sub-item sa yugto sa paggama, ingon man ang mga piho nga lakang nga gipili aron masiguro ang kalidad sa produkto.

III. Mga Prinsipyo sa Disenyo alang sa Bracing System

Aron masiguro ang spatial nga pamatasan sa bilding, mapauswag ang kinatibuk-ang pagkagahi niini, suklan ug ipadala ang mga longhitudinal nga pinahigda nga pwersa, malikayan ang sobra nga deformation sa mga miyembro, likayan ang pag-buckling sa mga miyembro sa compression, ug garantiya ang kinatibuk-ang kalig-on sa istruktura, ang usa ka kasaligan nga bracing system kinahanglan nga gihan-ay sumala sa istruktura nga porma sa bilding, ang layout sa crane, mga kagamitan sa pag-vibrate, ang gitas-on sa temperatura ug ang gitas-on sa workshop. Ang matag temperatura nga zone kinahanglan nga hatagan og usa ka lig-on nga inter-column bracing system, nga gihan-ay sa koordinasyon sa atop lateral horizontal bracing. Ang posisyon sa lower-column bracing usa ka importanteng butang nga nagtino sa direksyon sa longhitudinal deformation ug makaapekto sa gidaghanon sa thermal stress; ang lower-column bracing kinahanglang ibutang nga duol kutob sa mahimo ngadto sa tunga-tunga sa temperature zone, aron ang longhitudinal nga mga miyembro sama sa crane beams mahimong molapad ug libre nga mokontrata paingon sa duha ka tumoy samtang ang temperatura mausab. Kung mubu ang temperatura nga sona, ang usa ka set sa ubos nga kolum nga bracing sagad ibutang sa tunga. Apan, kung ang temperatura nga sona mas taas pa sa 150 m, duha ka set sa lower-column bracing kinahanglan nga i-install sulod sa zone aron masiguro ang longhitudinal stiffness; sila kinahanglan nga ibutang sulod sa tunga-tunga sa ikatulo nga bahin sa temperatura zone kutob sa mahimo, ug ang center-to-center nga gilay-on tali sa duha ka set kinahanglan nga dili molapas sa 72 m, aron malikayan ang sobra nga thermal stress.

IV. Pangunang Punto alang sa Seismic Design

Kung gipatuman ang disenyo sa seismic sa usa ka istruktura sa asero nga industriyal nga bilding, ang mga mosunud nga punto kinahanglan mahibal-an. Una, sa termino sa kinatibuk-ang layout, ang masa ug kagahi sa istruktura kinahanglan nga parehas nga iapod-apod aron ang bilding ma-load nga parehas ug mag-deform sa usa ka koordinado nga paagi; Ang dili patas nga pagkagahi kinahanglang likayan, tungod kay kini adunay dili maayo nga epekto sa seismic performance. Alang sa transverse nga istruktura, usa ka estrikto nga bayanan, o usa ka bayanan diin ang atop truss hugot nga konektado sa mga kolum, kinahanglan nga gamiton, aron hingpit nga magamit ang pasundayag sa pagkarga sa asero ug makunhuran ang transverse deformation. Ikaduha, ang mga edipisyo sa steel structure kasagarang mapakyas dili tungod kay kulang ang kalig-on sa mga miyembro, kondili tungod kay ang mga miyembro nag-buckle; busa, ang usa ka maayong pagkahan-ay nga bracing system nga naggarantiya sa kinatibuk-ang kalig-on sa bilding labi ka hinungdanon. Sa katapusan, ubos sa aksyon sa linog, ang low-cycle nga kakapoy mahitabo, ug ang epekto niini sa bilding kinahanglang tagdon sa disenyo. Ang laraw sa mga koneksyon sa istruktura kinahanglan nga magsiguro nga ang hiniusang kapakyasan dili mahitabo sa wala pa ang tibuuk nga seksyon nga pagpamunga sa mga miyembro sa istruktura; ang mga miyembro kinahanglan nga tugutan nga makasulod sa plastik nga entablado aron sila hingpit nga makasuhop sa seismic energy ug makapalambo sa ilang seismic capacity.

V. Ang Kamahinungdanon sa Disenyo sa Pagbatok sa Kainit ug Kalayo

Ang istruktura sa asero nga mga bilding sa industriyaadunay dili maayo nga resistensya sa sunog. Kung ang asero gipainit labaw sa 100 °C, ang kusog nga tensile niini mokunhod ug ang pagkaplastikan niini motaas samtang motaas ang temperatura. Sa mga 250 °C, ang tensile strength sa steel motaas og gamay samtang ang plasticity niini mokunhod—usa ka panghitabo nga nailhan nga blue brittleness. Labaw sa 250 °C, ang asero magsugod sa pagkamang. Sa mga 500 °C, ang kusog sa asero mikunhod kaayo nga ang istruktura sa asero mahimong mahugno. Busa, sa matag higayon nga ang temperatura sa ibabaw sa usa ka puthaw nga estraktura molapas sa 150 °C, ang thermal insulation ug disenyo sa pagpanalipod sa sunog kinahanglan nga ihatag (kasagaran makab-ot pinaagi sa paggamit sa heat-resistant, fire-protective coatings).

Sa pagtukod saasero nga istruktura sa industriya nga mga bilding, daghang praktikal nga mga problema ang mitungha; dinhi lamang atong analisahon ang labing inila.

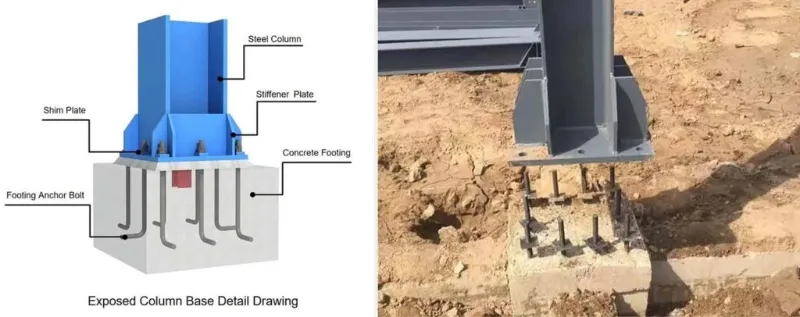

VI. Pag-embed sa Anchor Bolts Panahon sa Pagtukod

Mahimong giingon nga kung ang mga anchor bolts lig-on nga na-install hinungdanon sa kalig-on sa usa ka istruktura sa asero nga industriyal nga bilding. Ang katukma sa mga anchor bolts direkta nga makaapekto sa positioning sa steel structure. Ang anchor bolts kinahanglan nga i-embed sa higpit nga katukma: axis deviation ± 2.0 mm, ug elevation ± 5.0 mm. Sa dili pa i-install ang column anchor bolts, i-proyekto ang matag axis sa horizontal control network ngadto sa ibabaw nga bahin sa column foundation ug isira ang loop, aron magarantiya ang katukma sa pag-instalar sa mga bolts; unya markahi ang gawas nga mga kilid sa mga haligi sumala sa mga wasay. Sa diha nga ang suporta nga bayanan (shoring) alang sa kolum nga anchor bolts matukod na, ibalhin ang gikinahanglan nga elevation ngadto sa steel-tube frame.

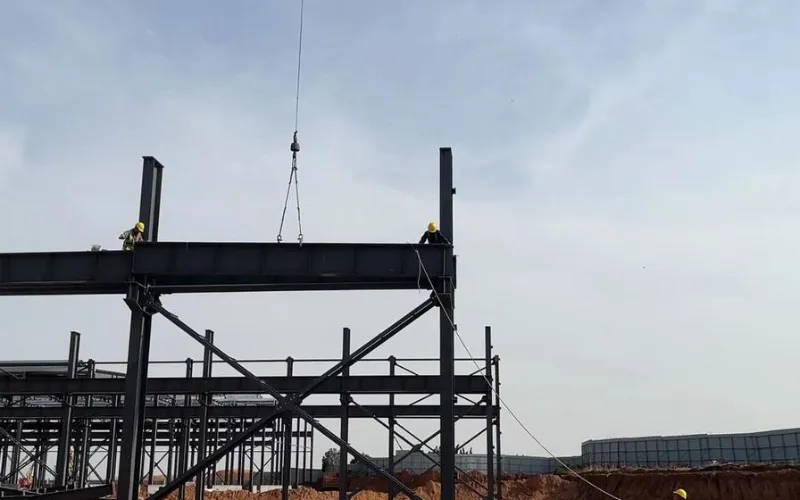

VII. Mga Pag-amping Panahon sa Pagtaas

Ang nag-unang mga panagana mao ang mosunod. Una, markahi ang mga cross centerlines sa base plate sa column foot ug ang centerlines sa anchor bolts, ug limpyohi ang mga shear hole sa column base; human naa sa posisyon ang steel column, i-adjust ang elevation niini ug hugti ang mga nuts. Ikaduha, human matukod ang mga steel column sa usa ka lugar, i-install ang tie rods (nagdugtong nga mga miyembro), aron maseguro ang kinatibuk-ang kalig-on sa mga kolum ug mapugngan kini nga mag-deform sa dihang ipataas ang steel beam. Sa katapusan, ipataas ang mga steel beam: isumpay ang mga parisan sa mga beam sa tunga-tunga sa hangin ug ipahigayon ang inisyal nga paghugot sa mga high-strength bolts; ang una nga sagbayan kinahanglan nga ma-secure sa upat ka mga wire nga lalaki aron mapugngan kini gikan sa pagkiling sa usa ka kilid.

VIII. Mga Kalisud sa Pag-instalar sa Crane Beam System

Atol sa konstruksyon, ang mga crane beam kinahanglan nga estrikto nga i-install gikan sa column-braced bay, subay sa mga detalye. Sa diha nga ang inter-column bracing ma-install ug konektado, kini mahimong usa ka medyo lig-on nga spatial stiffness unit; Ang pag-instalar gikan niini nga bay mas luwas ug gisiguro usab nga ang pagpatindog sa mga crane beam dili makaapekto sa verticality sa mga kolum. Atol sa pag-instalar, ang shim plates kinahanglan ibutang sa ilawom sa crane beams nga adunay dagkong end-section deviations; kini nga mga shims kinahanglan nga welded ngadto sa dapit human nga ang crane beam sistema nga na-adjust, ug ang mga sagbayan kinahanglan nga aligned tukma batok sa pre-set positioning lines. Ang braking system kinahanglan nga pormal nga konektado lamang human ang crane beam nga na-adjust ug naayo. Sa diha nga ang brake plate konektado sa crane beam pinaagi sa high-strength bolts ug sa auxiliary truss pinaagi sa welding, ang pagkasunod-sunod importante: una ikonektar ang brake plate ngadto sa crane beam nga adunay mga high-strength bolts ug ipahigayon ang inisyal nga tightening; dayon i-adjust ang auxiliary truss, i-tack-weld kini sa brake plate, ug ipahigayon ang katapusang pagpahugot sa mga high-strength bolts; sa katapusan, weld ang brake plate sa auxiliary truss. Ang paghugot sa mga high-strength bolts ug ang welding sa brake plate kinahanglan nga magpadayon gikan sa sentro sa matag plato paingon sa duha ka kilid, aron makunhuran ang internal nga stress sa plato.

IX. Pag-stacking sa Steel Components

Aron mapadali ang pagpatindog, ang mga sangkap sa asero kinahanglan nga ibutang sa usa ka makatarunganon nga paagi pagkahuman sa pag-abut sa site. Ang mga prinsipyo mao ang: ang mga sangkap nga dinalian nga gikinahanglan alang sa pagpatindog kinahanglan nga i-stack direkta sa site, nga nagsunod sa pagkasunod-sunod sa pag-alsa-kadtong unahon nga ipataas moadto sa ibabaw, ug kadtong ipataas sa ulahi moadto sa ubos; Ang mga sangkap nga dili dinalian kinahanglan kinahanglan nga temporaryo nga tipigan sa gawas sa site. Kung mag-stack, ibulag ang mga kolum ug mga sagbayan, ug i-stack kini pinaagi sa axis. Ang storage yard kinahanglang dumalahon sa gitudlo nga mga personahe; Ang mga sangkap kinahanglan nga maihap batok sa mga kinahanglanon sa suplay ug sa lista sa paghatud, ug ang mga rekord kinahanglan ipasaka. Ang mga miyembro sa H-section kinahanglang tipigan nga tul-id, dili patag. Ang matag component kinahanglang suportahan sa labing menos duha ka punto; ang mga punto sa suporta kinahanglang mahimutang sa mga ikapito nga bahin sa gitas-on gikan sa mga tumoy sa miyembro. Kung mag-stack sa mga lut-od, dili molapas sa tulo ka mga lut-od ang gitugotan; Ang mga bloke sa troso kinahanglang ibutang sa hustong paagi taliwala sa mga lut-od aron mapabilin kini nga lebel, ug ang mga punto sa suporta kinahanglang mag-align patindog.
